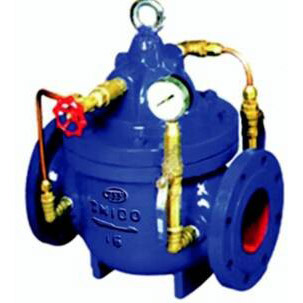

5 4 0 型 流 量 控 制 阀

   流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、压力表等组成。流量控制阀设置在给水管线中。可 先设定调节阀门上部导阀2及流量调节阀3某一固定流量，就可使通过主阀的流量保持不变，即使主阀上游 发生变化也不会对流量产生影响。一般分为隔膜型和活塞型两大类，本厂生产的缓闭式止回阀口径在 DN500mm以下者采用隔膜型，口径在DN600mm以上者采用活塞型，两者之动作原理类似。广泛适用于工业给水、高层建筑由水泵直接给水系统中，调节流量。

Technical Specification/技术规格

- Size/规格：DN20-DN800
-Diaphragm type/隔膜式：DN20-DN500； -Piston type/活塞式：DN600-DN800
- End/连接法兰：ISO PN6/10/16
- Work Pressure/工作压力：PN10/PN16
- Work Temperature/工作温度：0℃～80℃

Structure Character/结构特点

- 阀体采用了全通道流线型设计，流体阻力小，流量大。
- 流量调节范围广，调节方便。

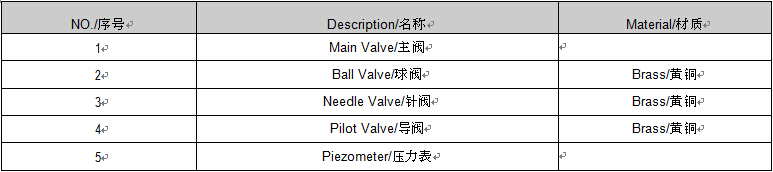

Main Components and Materials/主要零件和材质

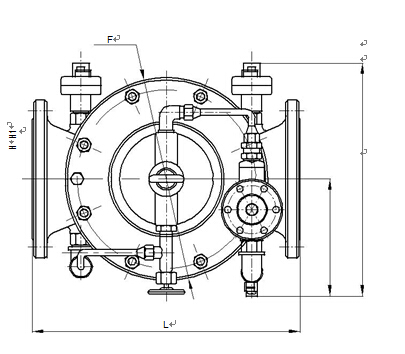

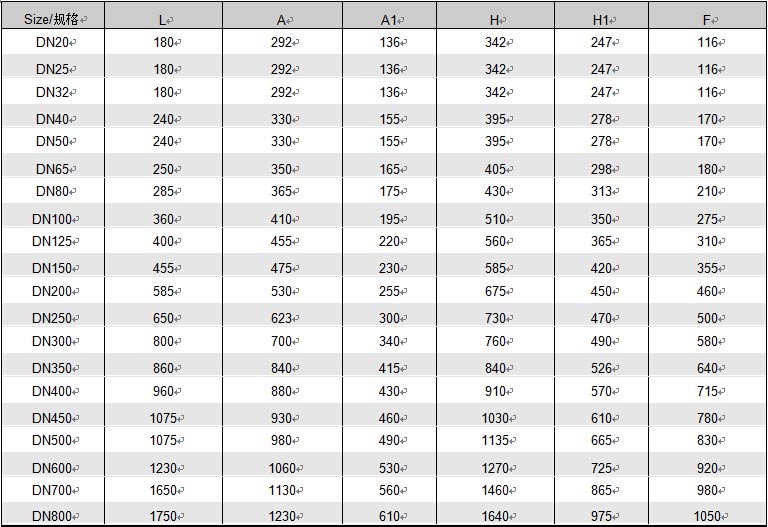

Dimensions/尺寸
