620型弹性软密封闸阀更新：2014-07-04浏览： |
End/连接法兰：PN6/10/16 Face to Face/结构长度：DIN3202 F4/F5 BS5163
Work Pressure/工作压力：PN6/PN10/PN16
Work Temperature/工作温度：-20℃～80℃
Structure Character/结构特点
- 平底式阀座
软密封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积，使流体通畅无阻。 - 整体包胶
阀门采用高品质的橡胶进行整体内，外包胶，一流的橡胶硫化技术使得硫化后的阀门能够保证精确的 几何尺寸，且橡胶与金属阀板粘接牢靠，不易脱落及弹性记忆佳。
- 耐腐蚀
阀体采用粉体环氧树脂涂装，可防止阀体的腐蚀及生锈。
- 三“O”型环密封圈
由于阀杆采用三“O”型环密封圈设计。可减少开关时的摩擦阻力，大幅减少漏水现象及可以不停水 施工更换密封圈。
Main Components and Materials/主要零件和材质
NO./序号
Description/名称
Material/材质
1
Body/阀体
GG/GGG
2
Wedge/阀板
GGG+NBR/NPDM
3
Stem/阀轴
AISI420
4
Bonnet/阀盖
GG/GGG/WCB
5
Nut/螺母
Brass

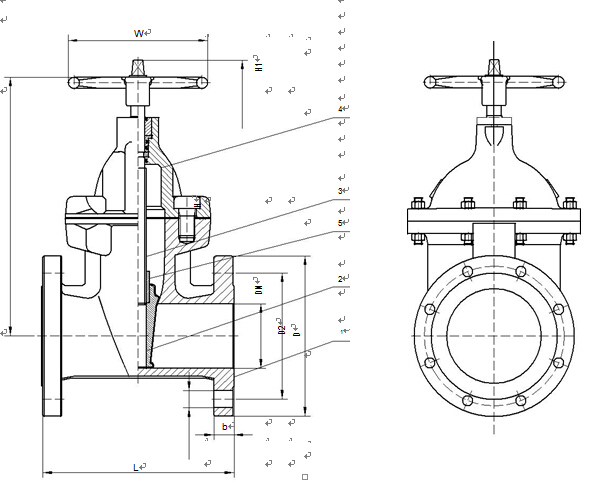

Dimensions/尺寸
Size/规格
L
D
D1
D2
n-d
b
H
H1
W
F4
F5
DN40
140
240
150
110
84
4-19
19
240
310
180
DN50
150
250
165
125
99
4-19
19
250
320
180
DN65
170
270
185
145
118
4-19
19
265
335
180
DN80
180
280
200
160
132
8-19
19
300
370
200
DN100
190
300
220
180
156
8-19
19
350
420
200
DN125
200
325
250
210
184
8-19
19
410
480
250
DN150
210
350
285
240
211
8-23
19
450
520
280
DN200
230
400
340
295
266
8-23/12-23
20
550
620
320
DN250
250
450
395/405
350/355
319
12-23/12-28
22
650
720
350
DN300
270
500
445/460
400/410
370
12-23/12-28
24.5
710
780
380
DN350
290
550
505/520
460/470
431
16-23/16-28
26.5
762
852
450
DN400
310
600
565/580
515/525
482
16-28/16-31
28
836
926
450
DN450
330
650
615/640
565/585
550
20-28/20-31
30
957
1047
640
DN500
350
700
670/715
620/650
611
20-28/20-34
31.5
1036
1126
640
DN600
390
800
780/840
725/770
722
20-31/20-37
36
1188
1278
640
