5 2 0 型 减 压 阀

      减压阀一般分为隔膜型和活塞型两大类，本厂生产的减压阀口径在DN500mm以下者采用隔膜型，口径在DN600mm以上采用活塞型，两者之动作原理类似。该阀由主阀、导阀、球阀与针阀、压力表等组成。减 压阀主要控制主阀的固定出口压力。减压阀广泛适用于工业给水、水、消防供水及生活用水管网系统。

Technical Specification/技术规格

- Size/规格：DN20-DN800
-Diaphragm type/隔膜式：DN20-DN500； -Piston type/活塞式：DN600-DN800
- End/连接法兰：ISO PN6/10/16
- Work Pressure/工作压力：PN10/PN16
- Work Temperature/工作温度：0℃～80℃

Structure Character/结构特点

- 阀体采用了全通道流线型设计，流体阻力小，流量大。
- 在转动方式上采用了水力操作，即利用管路中的水压自动操作主阀盘的上下移动，控制阀口开度，调节 下游压力，使下游压力维持在导阀弹簧设定的压力值上。
- 压力调节范围广，调节方便。

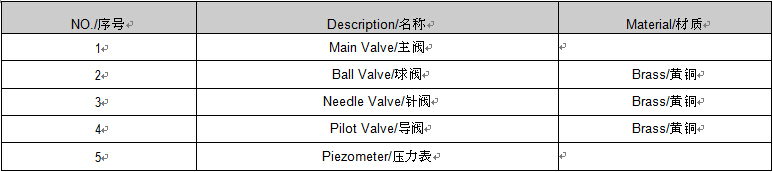

Main Components and Materials/主要零件和材质

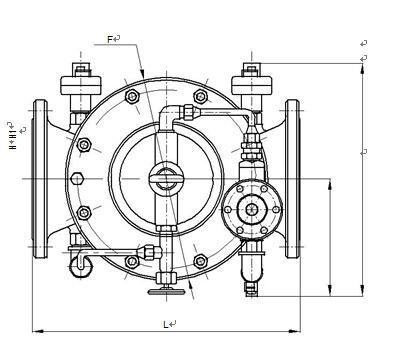

Structure Diagram/结构简图
