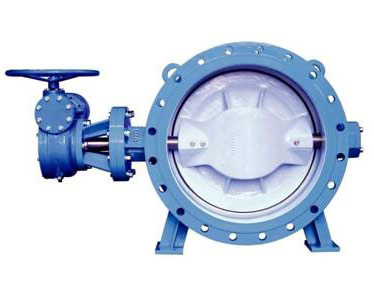

9 1 0 系 列 两 偏 心 蝶 阀更新：2014-07-04浏览： |
End/连接法兰：PN6/10/16/ANSI150 Top Flange/顶法兰：ISO5211
Face to Face/结构长度：ISO5752-13/14 Work Pressure/工作压力：PN6/PN10/PN16
Work Temperature/工作温度： NBR-26℃～80℃ EPDM-26℃～120℃ VITON-30℃～160℃
Structure
Character/结构特点
- 设计合理、结构紧凑、装拆容易，便于维修。
- 采用偏心结构，减少密封圈摩擦，延长密封使用寿命。
- 阀板密封圈采用“T”结构，密封副呈线性密封。
- 完全密封，零泄露。
- 材质可适用多种介质和不同温度。
Main
Components and Materials/主要零件和材质
NO./序号
Description/名称
Material/材质
1
Body/阀体
GG/GGG/Carbon Steel/Stainless
Steel
2
Disc/阀板
GGG/Carbon Steel/Stainless Steel
4
Seat/阀座
NBR/EPDM/Viton/SS316
3
Stem/阀轴
SS420/SS316
Dimensions/尺寸
Size/规格
D
D1
d
N-d0
b
f
H1
H2
Φ
H
K
E
L
Series13
Series14
DN100
220
180
156
8-19
19
3
205
109
16
30
90
70
127
190
DN150
285
240
211
8-23
19
3
278
143
20
30
90
70
140
210
DN200
340
295
266
8-23
20
3
316
182
25
50
125
102
152
230
DN250
395
350
319
12-23
22
3
396
219
30
50
125
102
165
250
DN300
445
400
370
12-23
24.5
4
425
260
34
60
175
140
178
270
DN350
505
460
429
16-23
24.5
4
460
312
40
60
175
140
190
290
DN400
565
515
480
16-28
24.5
4
493
312
45
85
210
165
216
310
DN450
615
565
530
20-28
25.5
4
516
344
45
85
210
165
222
330
DN500
670
620
582
20-28
26.5
4
545
381
52
85
210
165
229
350
DN600
780
725
682
20-31
30
5
620
451
55
90
300
254
267
390
DN700
895
840
794
24-31
32.5
5
680
526
65
105
300
254
292
430
DN800
1015
950
901
24-34
35
5
730
581
70
115
300
254
318
470
DN900
1115
1050
1001
28-34
37.5
5
780
643
80
145
300
254
330
510
DN1000
1230
1160
1112
28-37
40
5
868
722
92
165
300
254
410
550
DN1200
1455
1380
1328
32-41
45
5
1060
840
110
165
350
298
470
630
DN1400
1675
1590
1530
36-43
46
5
1245
1150
130
230
415
356
530
710
DN1600
1915
1820
1750
40-49
49
5
1365
1305
150
230
415
356
600
790
DN1800
2115
2020
1950
44-49
52
5
1550
1425
175
300
475
406
670
870
DN2000
2325
2230
2150
48-49
55
5
1700
1580
190
300
560
483
760
950
